Par G. Delacroix. Ed. Ancre. Planches pour modélisme, format 24 x 31 cm, broché. Réf : 120803
La monographie de La chaloupe armée en guerre ne propose pas le dessin de son gréement car celui-ci est déposé lorsque la chaloupe est dans cette configuration.
Ce complément présente donc, sur trois planches et quatre pages de texte, les dispositions et les explications nécessaires à la mise en place de la mature, des voiles et du gréement.
Le dessin des rames a également été ajouté.
Les dispositions de la mâture et de la voilure sont issues de l'instruction ministérielle du 17 juillet 1833.
Le petit dossier se compose de trois planches dans la continuité de celles de la monographie :
Planche 7 : Dessin de la mature, des rames et vue générale
Planche 8 : Dessin des quatre voiles
Planche 9 : Aboutissement des manœuvres et détails des accessoires du gréement.
Quatre pages de commentaires des planches.
Planches au format A3 en conformité avec celles de la monographie de la chaloupe.

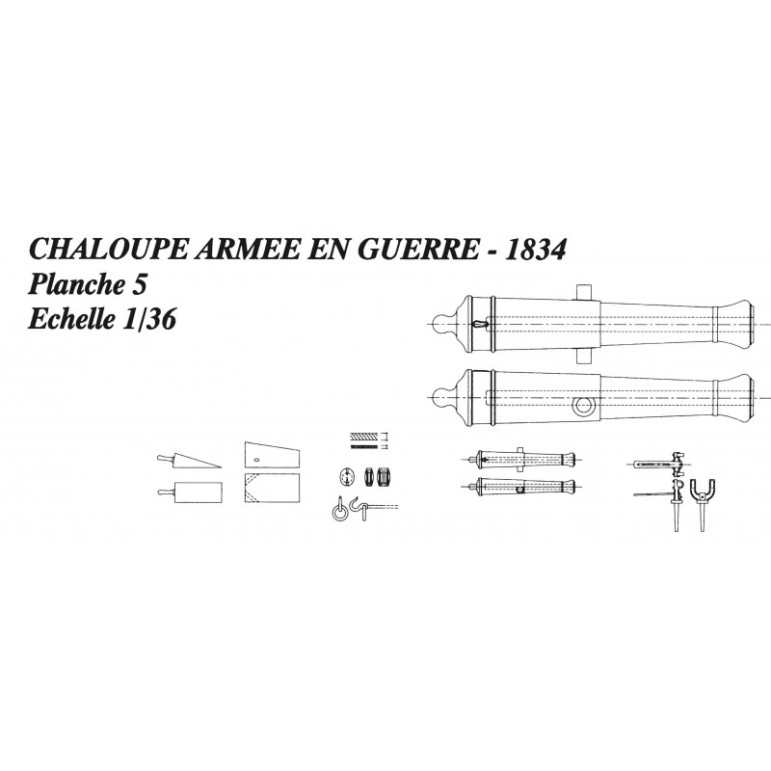

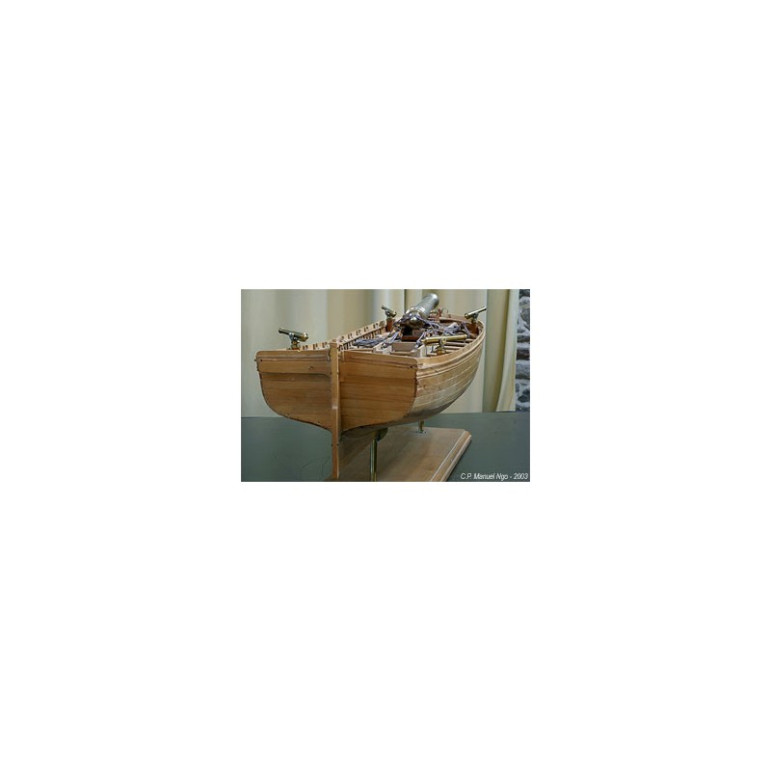

LA CHALOUPE ARMEE EN GUERRE 1834
En dehors du rôle de service qu'elles ont dans les vaisseaux, les chaloupes sont affectées à des tâches plus guerrières.
On les destine alors à la protection des entrées de ports ou de rade, elles peuvent quelques fois servir d'appui et de protection à l'occasion d'un débarquement en terre ennemie.

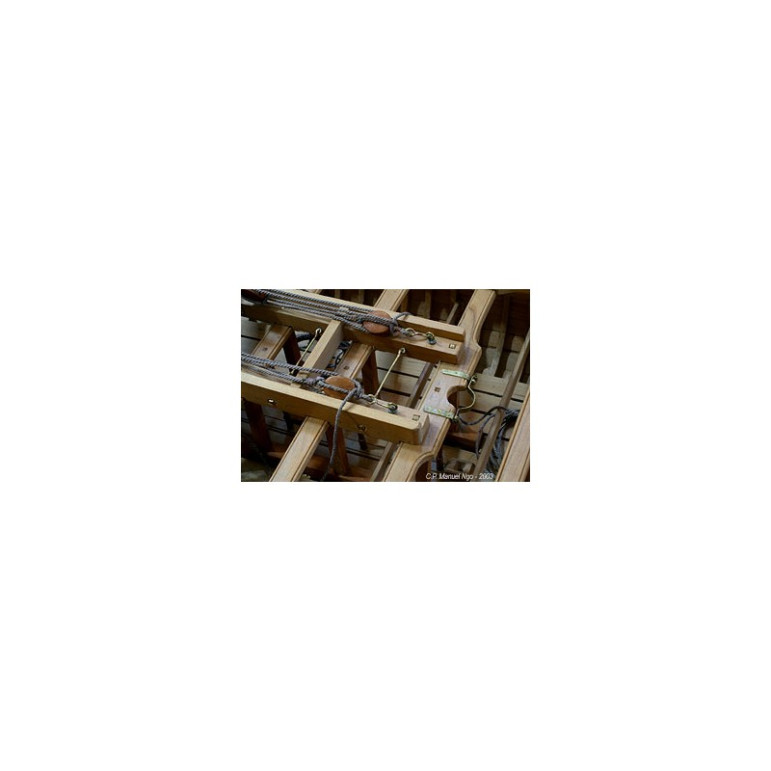

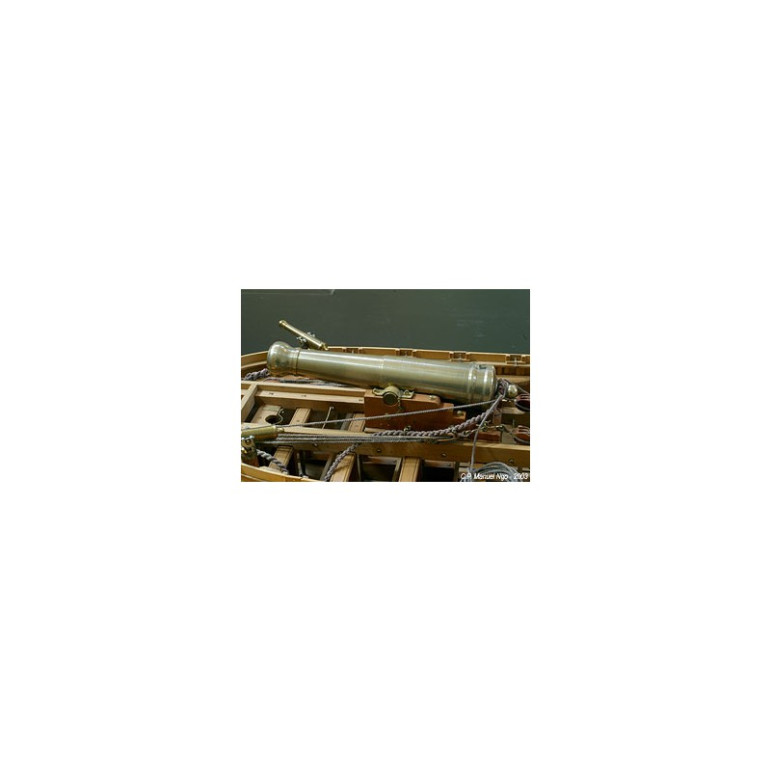

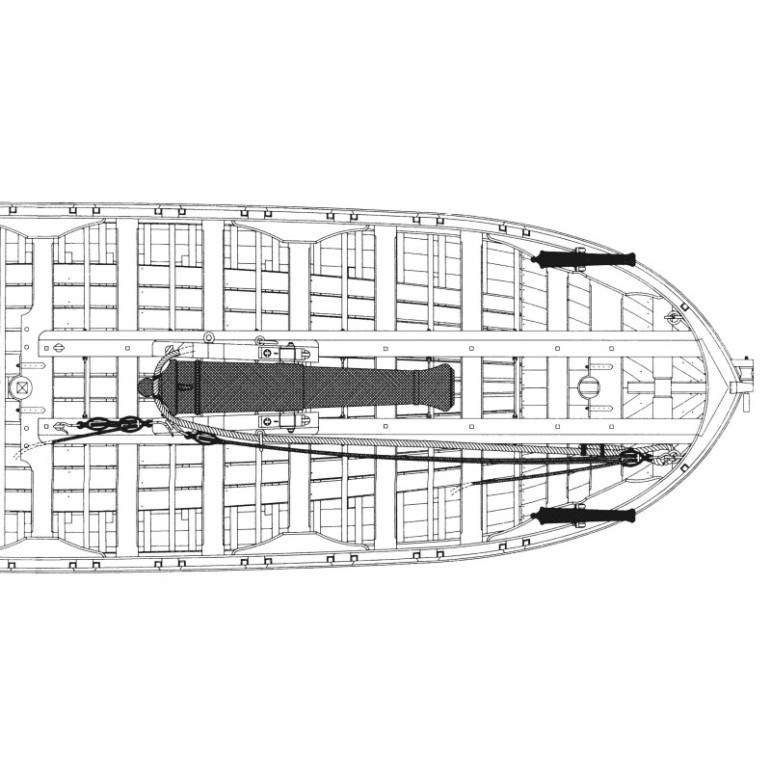

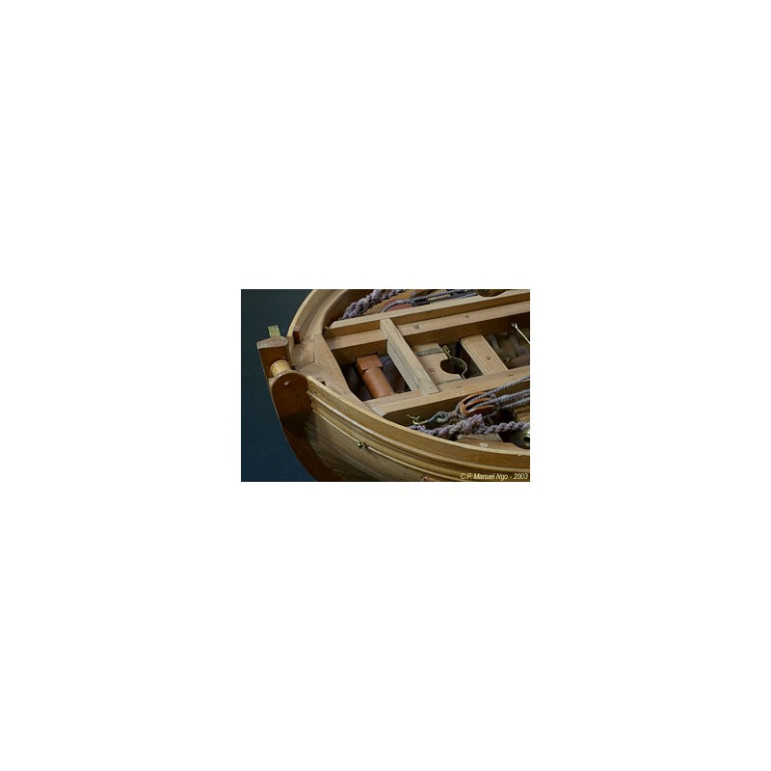

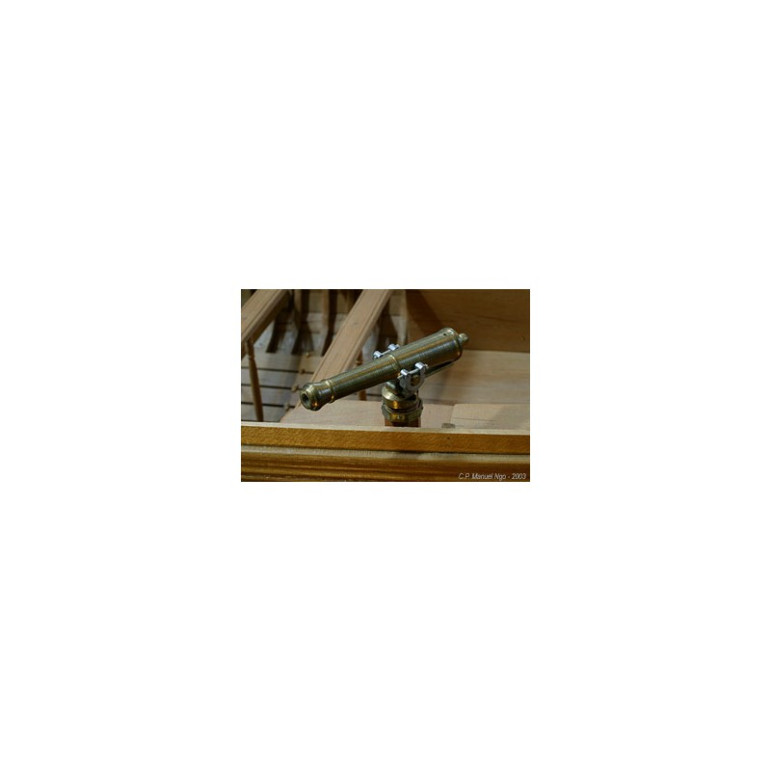

La chaloupe est alors dite "armée en guerre". En cette occasion, elle subit quelques fois une modification provisoire consistant à installer sur ses bancs un canon tirant en chasse, c'est à dire depuis l'avant de la chaloupe. Ce canon est guidé par un dispositif de glissières boulonné sur les bancs. Nous n'avons pas affaire ici à une chaloupe "canonnière" qui est un type de bâtiment bien défini, plus grand et souvent ponté, mais à une chaloupe traditionnelle de vaisseau armée d'un canon de gros calibre.

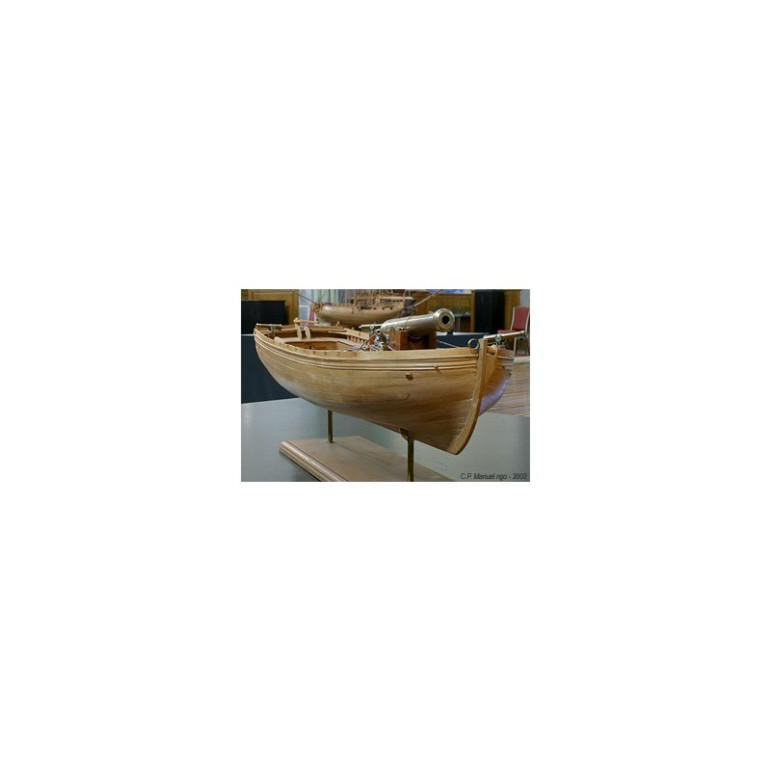

La chaloupe traitée ici mesure 13,00 m de long, 3,49 m de large en dehors des membres et 1,40 m de creux.

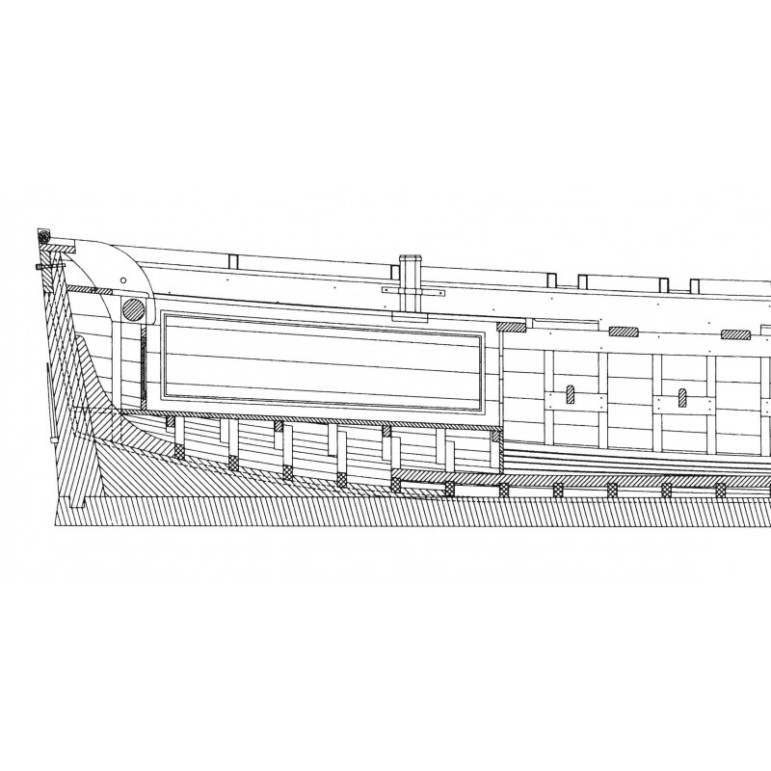

La base des planches commentées ici est issue d'un plan de l'Atlas du Génie Maritime portant la date de 1834.
Ce plan a permis de recréer un ensemble de 6 planches destinées à exécuter un modèle à l'échelle du 1/36ème.
Une des planches est prévue pour réaliser un gabarit ou moule servant de base à la mise en forme et au montage de la charpente.
